Flutter中三棵树的理解

Flutter中三棵树的理解

Widget、Element和RenderObject

Widget

Widget 是用户页面的描述,表示了Element的配置信息,Flutter页面都是由各种个样的Widget组合声明成的。Widget本身是不可变的immutable,注解如下:

@immutable
abstract class Widget extends DiagnosticableTree {/// ...}
复制代码

这也就意味着,所有它直接声明或继承的变量都必须为final类型的。如果想给widget关联一个可变的状态,考虑使用StatefulWidget,它会通过[StatefulWidget.createState]创建一个State对象,然后,每当它转化成一个element时会合并到树上。

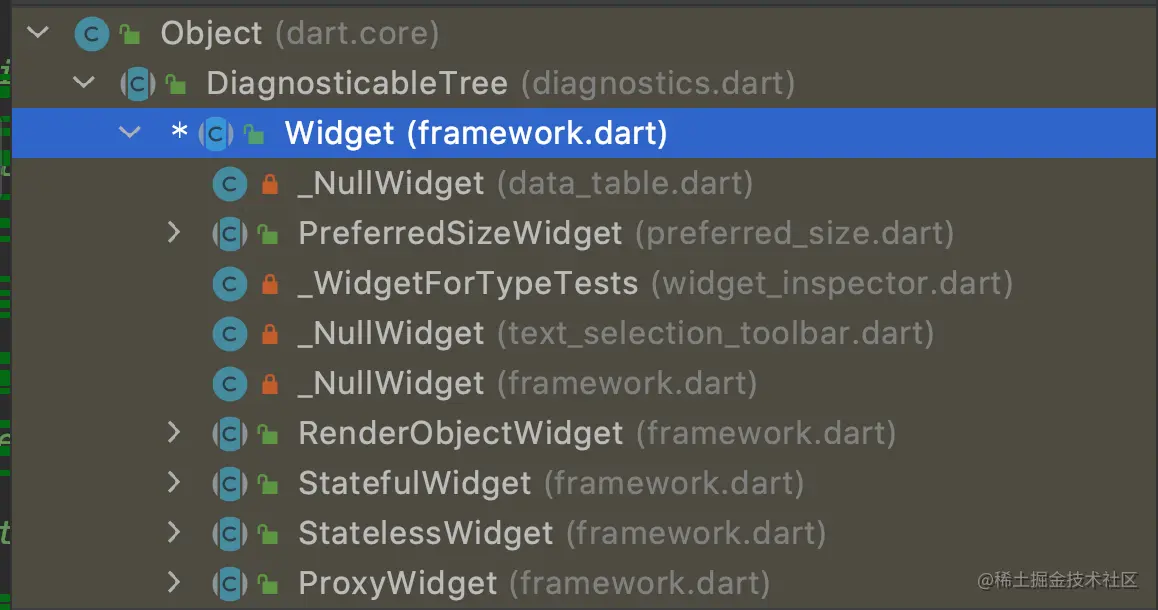

子类:

StatelessWidget、StatefulWidget我们很熟悉是用来编写页面和组件的,那另外三个都是做什么用的呢?

  • RenderObjectWidget,从名字上就能看出它是一个Widget,然后和实际渲染对象RenderObject有撇不清的关系。它提供了RenderObjectElement的配置信息,其中包装了RenderObject。也就是从页面上编写的StatelessWidget和StatefulWidget在递归的build过程中,会最终返回实际可渲染的Widget对象,也就是RenderObjectWidget,那么这个转化关系是一一对应的吗,其实不是的,后边再具体分析
  • PreferredSizeWidget,一个返回它自身想要大小的组件,如果它在布局过程中是不受限制的,例如,AppBar和TabBar
  • ProxyWidget,代理组件,提供一个子组件,而不是自己创建,例如,InheritedWidget和ParentDataWidget

Element

元素树,是Widget在具体位置的实例化,它负责控制Widget的生命周期,持有了widget实例和renderObject实例,它和Widget继承自同一个类,DiagnosticableTree可诊断树,并且实现了BuildContext类。

图片[2]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

Element有两种基本类型:

  • ComponentElement,其他elements的宿主,它本身不包含RenderObject,而由它持有的element节点包含,像StatelessWidget 和StatefulWidget 中分别创建的StatelessElement和StatefulElement都是继承自ComponentElement
  • RenderObjectElement,参与layout或者绘制阶段的元素

RenderObject

渲染树中的每个节点基类是RenderObject,它定义了布局和绘制的抽象模型。每一个RenderObject有一个parent,和一个parentData,父级的RenderObject可以在其中存储孩子的具体数据,例如,child的位置信息。

图片[3]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈
  • RenderObject 仅实现了基本的布局和绘制,没有具体的布局绘制模型,相当于ViewGroup,其子类RenderBox使用了笛卡尔坐标系,它的一些子类是真正的渲染树上的节点。大多数情况下,当我们想自定义一个渲染对象时,直接继承RenderObject有些过重overkill,更好的选择是继承RenderBox,除非你不想使用笛卡尔坐标系统。
  • RenderView,通常情况下是Flutter渲染树的根节点,可以理解为DecorView,它只有一个子节点,必须是RenderBox类型的。

对应关系

从Widget构建Element

看这段简单的代码片段,显示了widget树形结构

Container(
  color: Colors.blue,
  child: Row(
    children: [
      Image.network('https://www.example.com/1.png'),
      const Text('A'),
    ],
  ),
);
复制代码

当Flutter要渲染这个Container到页面时,会调用它的build()方法,返回一个widget的子树,包含它的child树Row及其children的子树,还有一些其它的树的节点,看下它的build()函数:

class Container extends StatelessWidget {
  ///  创建一个结合常用的绘画、定位和控制大小的组件
	Container({
    Key? key,
    this.alignment,
    this.padding,
    this.color,
    this.decoration,
    this.foregroundDecoration,
    double? width,
    double? height,
    BoxConstraints? constraints,
    this.margin,
    this.transform,
    this.transformAlignment,
    this.child,
    this.clipBehavior = Clip.none,
  }) : // ...

  @override
  Widget build(BuildContext context) {
    Widget? current = child;
		// ...
    if (alignment != null)
      current = Align(alignment: alignment!, child: current);

    // ...
    if (effectivePadding != null)
      current = Padding(padding: effectivePadding, child: current);

    if (color != null)
      current = ColoredBox(color: color!, child: current);
		// ...
    if (decoration != null)
      current = DecoratedBox(decoration: decoration!, child: current);

    return current!;
  }
}
复制代码

可以看到,Container的一些属性,都代表插入一个控制该属性的新节点widget,所以它本身就是一个封装,替我们组合了大量小部件,减轻了开发工作量。我们设置了color属性,它会插入一个ColoredBox节点,显示它的颜色。

相应的,Image和Text在build期间也可能插入子节点比如RawImage和RichText,所以widget树的层级结构可能比代码展示的更深

图片[4]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

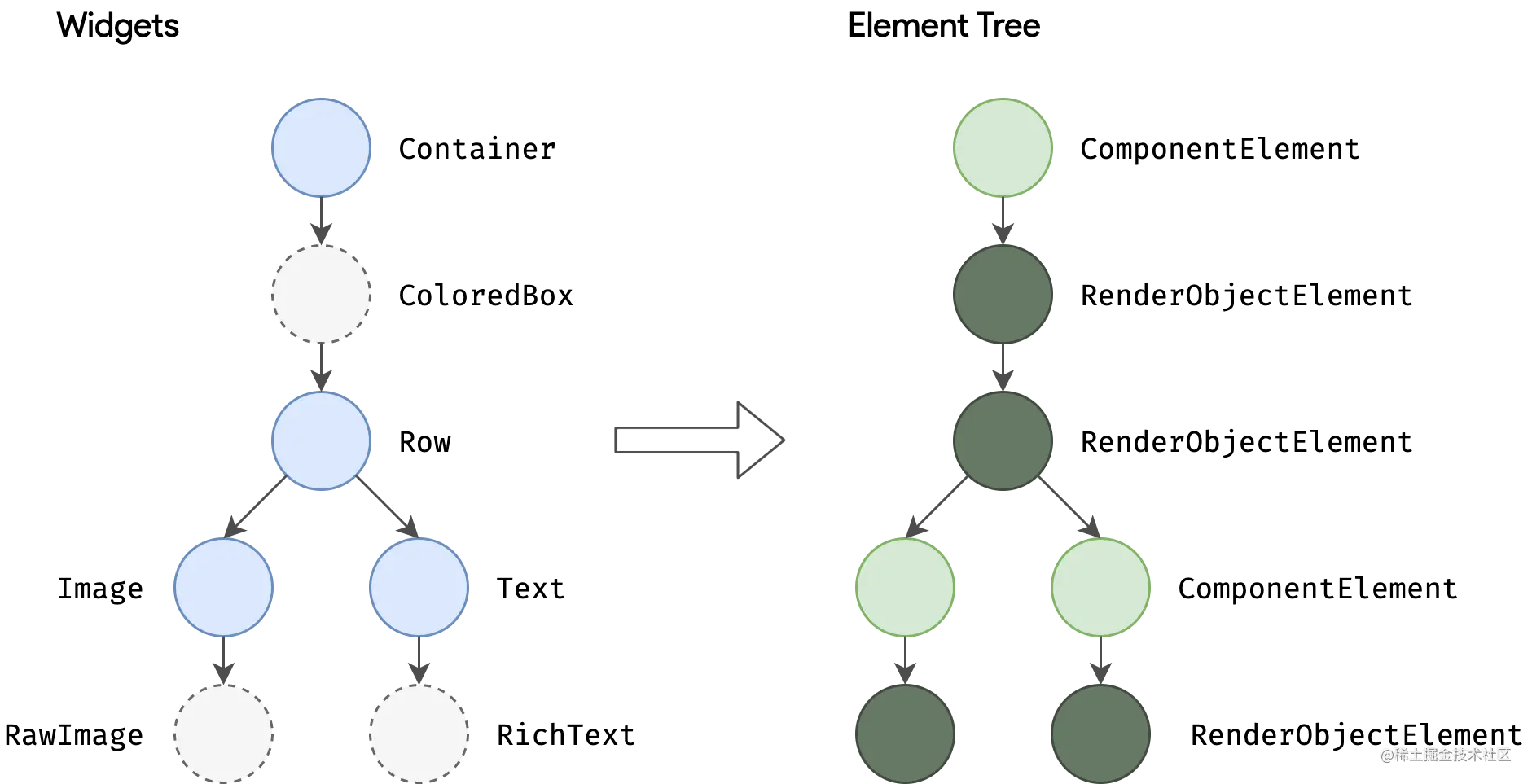

在构建阶段,Flutter将上述的widget转换成相应的element tree ,一一对应,树的层级结构上的每个元素代表了一个具体位置的widget实例。

这里的一一对应其实是framework层的经过转化后的widget,并不是代码层的用户编写的widget跟element的对应,比如一个Container在设置属性后被转化成多个子widget,同时对应了多个element节点。

图片[5]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

上边提到了Element实现了BuildContext,任何widget的element可以通过build()方法中传入的BuildContext参数访问到,它是widget在树上操作的句柄。例如,可以调用Theme.of(context),查找widget树上最近的主题,如果widget定义了单独的主题就返回它,如果没有返回app的主题

/// An [Element] that uses a [StatelessWidget] as its configuration.
class StatelessElement extends ComponentElement {
  /// Creates an element that uses the given widget as its configuration.
  StatelessElement(StatelessWidget widget) : super(widget);

  @override
  StatelessWidget get widget => super.widget as StatelessWidget;

  @override
  Widget build() => widget.build(this);

  @override
  void update(StatelessWidget newWidget) {
    super.update(newWidget);
    assert(widget == newWidget);
    _dirty = true;
    rebuild();
  }
}
复制代码

可以看到,StatelessElement元素在构建的时候调用build方法,会调用StatelessWidget的build方法,传入BuildContext为this。

因为widgets是immutable的,包括节点之间的父/子关系,对widget树的任何修改(比如,Text(‘A’) to Text(‘B’))会导致一系列新的widget对象的被重建。但这并不意味下层必须被重建,element tree可能在界面刷新时是持久的(persistent),因此对性能起着关键作用,因为Flutter缓存了底层表示,使它表现的可以像完全丢弃上层的widget层一样。通过遍历widgets的修改,可以做到只重新构建一部分的element tree。

Element到RenderObject

只绘制单个的widget的应用是很少见的,所以,任何的UI框架的一个重要的部分就是能够高效的布局一个层级结构的widget,确定它们的大小、位置然后绘制到屏幕上。

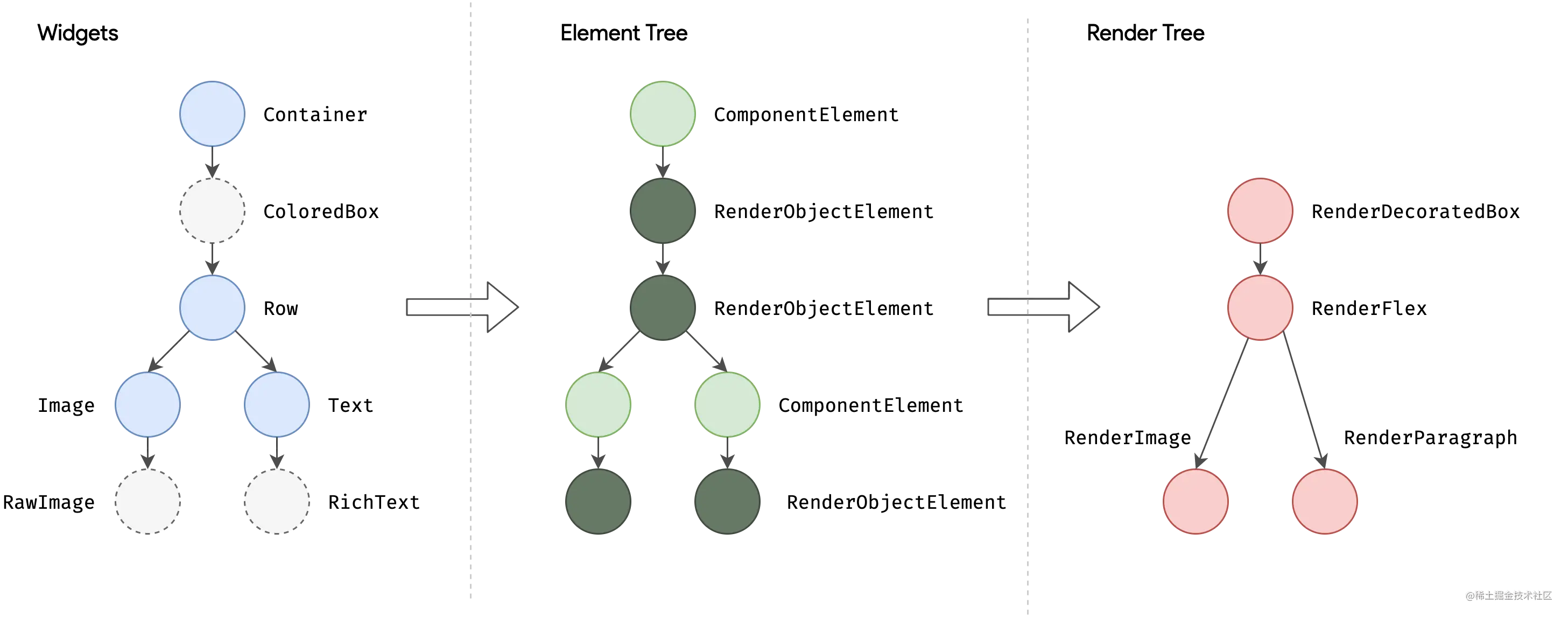

渲染树上的每个节点的基类型是RenderObject,在构建阶段,Flutter仅将element tree中的RenderObjectElement对象生成可渲染的对象,不同的Render对象渲染不同类型,RenderParagraph渲染text,RenderImage 渲染image

图片[6]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

Flutter中多数widgets的渲染对象是继承自RenderBox的,它使用了笛卡尔坐标系在2D空间,它提供了一个盒子约束模型,限制了widget的最小和最大宽度和高度。

layout期间,Flutter会以深度优先遍历渲染树,并将constraints约束传递给child,用来确定child的大小,然后将结果传递给parent的size变量。

/// 子类不应该直接重写[layout]方法,而应该重写[performResize] and/or [performLayout], [layout]方法
/// 代理它的工作放在 [performResize] and [performLayout]
/// parent's的[performLayout]方法应该无条件的调用所有它的child的[layout]
void layout(Constraints constraints, { bool parentUsesSize = false }) {
   /// ...
    try {
      performLayout();
      markNeedsSemanticsUpdate();

    } catch (e, stack) {
      _debugReportException('performLayout', e, stack);
    }
    /// ...
    _needsLayout = false;
    markNeedsPaint();
 }

/// 空实现,由子类重写
  @protected
 	void performLayout();
复制代码

举例,看下RenderPadding的performLayout方法:

@override
  void performLayout() {
    /// 第一步,拿到constraints
    final BoxConstraints constraints = this.constraints;
    // ...
    /// 第二步,根据parent的constraints,计算自己内部的constraints
    final BoxConstraints innerConstraints = constraints.deflate(_resolvedPadding!);
    /// 第三步,继续向下遍历layout
    child!.layout(innerConstraints, parentUsesSize: true);
    final BoxParentData childParentData = child!.parentData! as BoxParentData;
    childParentData.offset = Offset(_resolvedPadding!.left, _resolvedPadding!.top);
    /// 第四步,根据constraints生成size
    size = constraints.constrain(Size(
      _resolvedPadding!.left + child!.size.width + _resolvedPadding!.right,
      _resolvedPadding!.top + child!.size.height + _resolvedPadding!.bottom,
    ));
  }
复制代码

这样就完成了树的深度遍历过程

图片[7]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

盒子约束模型是一种很强大的布局对象的方式,时间复杂度为O(n)

所有RenderObjects的根节点是RenderView,它代表了整个渲染树的输出。当平台需要渲染新的帧时(例如,一个vsync信号触发,或者texture的解压/上传完成)会调用RenderView对象中的compositeFrame()方法,它创建了一个SceneBuilder触发屏幕的更新。当更新完成时,RenderView会传递这个压缩的scene到dart:ui包中的Window.render()方法,该方法控制GPU将它渲染。

是一一对应的关系吗

从上面图中可以轻松看出,并不是。

类型WidgetElementRenderObject说明
组合型StatelessWidgetComponentElementNA组合节点,不对应RenderObject
StatefulWidgetNA
代理型ProxyWidgetNA代理组件,数据传递
展示型RenderObjectWidgetRenderObjectElementRenderObject实际渲染对象

表中仅列出了常用Widget和对应关系,并不代表全部

所以说widget和element和renderObject是一一对应是有语境的,在展示型这一行的情况下是没问题的,但是在全局范围这么说,是不准确的。

建立过程

上面粗略的看了三颗树的转化过程,那么在代码层面,他们是如何经过方法的调用串联起来的呢?可以主要分为两个过程:

根view的attachRootWidget

初始化Widget树Element树和RenderObject树的root节点,分别是RenderObjectToWidgetAdapter、RenderObjectToWidgetElement、RenderView。

然后在WidgetsBinding.attachRootWidget方法中,将runApp传入的rootWidget添加到widget树根RenderObjectToWidgetAdapter实例的child上,调用它的attachToRenderTree,将element关联到RenderTree上,调用了element的mount方法。

/// Takes a widget and attaches it to the [renderViewElement], creating it if
  /// necessary.
  /// This is called by [runApp] to configure the widget tree.
  ///  * [RenderObjectToWidgetAdapter.attachToRenderTree], which inflates a
  ///    widget and attaches it to the render tree.
  void attachRootWidget(Widget rootWidget) {
    final bool isBootstrapFrame = renderViewElement == null;
    _readyToProduceFrames = true;
    _renderViewElement = RenderObjectToWidgetAdapter<RenderBox>(
      container: renderView,
      debugShortDescription: '[root]',
      child: rootWidget,
    ).attachToRenderTree(buildOwner!, renderViewElement as RenderObjectToWidgetElement<RenderBox>?);
    if (isBootstrapFrame) {
      SchedulerBinding.instance!.ensureVisualUpdate();
    }
  }
复制代码

其中的renderView就是RenderObject tree上的根节点,它是在RendererBinding类中被初始化的

/// The glue between the render tree and the Flutter engine.
/// render tree 和 Flutter engine之间的胶水
mixin RendererBinding on BindingBase, ServicesBinding, SchedulerBinding, GestureBinding, SemanticsBinding, HitTestable {
	 @override
  void initInstances() {
    super.initInstances();
    /// ...
    initRenderView();
   /// ...
  }

  void initRenderView() {
		/// ...
    renderView = RenderView(configuration: createViewConfiguration(), window: window);
    renderView.prepareInitialFrame();
  }

}
复制代码

attachToRenderTree方法

/// Used by [runApp] to bootstrap applications.
/// 供runApp使用来引导程序
class RenderObjectToWidgetAdapter<T extends RenderObject> extends RenderObjectWidget {
	/// Used by [runApp] to bootstrap applications.
  RenderObjectToWidgetElement<T> attachToRenderTree(BuildOwner owner, [ 	         RenderObjectToWidgetElement<T>? element ]) {
    if (element == null) {
      owner.lockState(() {
        element = createElement();
        assert(element != null);
        element!.assignOwner(owner);
      });
      owner.buildScope(element!, () {
        element!.mount(null, null);
      });
    } else {
      element._newWidget = this;
      element.markNeedsBuild();
    }
    return element!;
  }

	RenderObjectToWidgetElement<T> createElement() => RenderObjectToWidgetElement<T>(this);

}
复制代码

这里element为空,所以创建了RenderObjectToWidgetElement的实例,然后mount。

子view的attachToRenderTree

element的mount方法中,这里触发了挂载element到Element tree,判断是包含渲染对象的RenderObjectElement就创建RenderObject,调用attachRenderObject挂载到RenderObject tree上。然后_rebuild→updateChild→inflateWidget→newWidget.createElement→newChild.mount(this, newSlot)触发了树的深度遍历,时序图如下(粗略)

时序图

关键的一点是,newChild.mount方法会调用Element的子类型主要是两个SingleChildRenderObjectElement和MultiChildRenderObjectElement,名字起的很明显,一个孩子或者多个孩子的Element。mount方法如下

class SingleChildRenderObjectElement extends RenderObjectElement {
	@override
  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    _child = updateChild(_child, widget.child, null);
  }
}

class MultiChildRenderObjectElement extends RenderObjectElement {
	@override
  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    final List<Element> children = List<Element>.filled(widget.children.length, _NullElement.instance, growable: false);
    Element? previousChild;
    for (int i = 0; i < children.length; i += 1) {
      final Element newChild = inflateWidget(widget.children[i], 		IndexedSlot<Element?>(i, previousChild));
      children[i] = newChild;
      previousChild = newChild;
    }
    _children = children;
  }
}

复制代码

可见它们都做了两件事:

  • 调用super.mount(),挂载element到Element tree,createRenderObject,attachRenderObject,挂载_renderObject到RenderObject tree
  • updateChild,传入widget.child,继续下一层级的widget树的转换,这里slot分别传的为null,和IndexedSlot对象

如果Element节点是ComponentElement类型,mount方法如下

abstract class ComponentElement extends Element {
	@override
  void mount(Element? parent, Object? newSlot) {
    super.mount(parent, newSlot);
    /// ...
    _firstBuild();
    assert(_child != null);
  }

  /// 最终会调到performRebuild
  @override
  void performRebuild() {
    Widget? built;
    try {
      /// 我们经常在代码中重写的build()函数,就是这里
      built = build();
    } catch (e, stack) {
      /// 构建错误页面ErrorWidget,我们看的到错误红色页面
      built = ErrorWidget.builder(
        _debugReportException(
          ErrorDescription('building $this'),
          e,
          stack,
          informationCollector: () sync* {
            yield DiagnosticsDebugCreator(DebugCreator(this));
          },
        ),
      );
    }
    /// 更新widget,继续循环
    _child = updateChild(_child, built, slot);

  }
  /// 在StatelessWidget/StafulWidget中重写的方法
  @protected
  Widget build();
}
复制代码

Slot对象

updateChild传入的slot对象是干什么用的呢?一句话总结就是,为了标记RenderObject挂载到RenderObject tree上的位置。

首先,每一个Element都会最终包裹一个RenderObject,最终挂载到RenderObject tree上,不管是自身包裹,或者是它的子孙包裹。所以,当Element的直接child不包含RenderObject时,例如StatelessElement/StatefulElement,它就要标记下一个RenderObject对象要挂载到RenderObject tree上的哪个节点。所以,在它们的父类ComponentElement的updateChild方法中传的slot值就是要挂载的位置。比如这样的element节点,会一直向下传递slot直到是RenderObjectElement节点。

图片[9]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

那么这个值什么情况下会初始化并往下传递呢?SingleChildRenderObjectElement往下传递的是null,看来它并不需要插槽,看下attachRenderObject方法

@override
  void attachRenderObject(Object? newSlot) {
    assert(_ancestorRenderObjectElement == null);
    _slot = newSlot;
    /// 找到是RenderObjectElement对象的祖先节点
    _ancestorRenderObjectElement = _findAncestorRenderObjectElement();
    /// 根据newSlot插槽,插入renderObject到渲染树
    _ancestorRenderObjectElement?.insertRenderObjectChild(renderObject, newSlot);
    final ParentDataElement<ParentData>? parentDataElement = _findAncestorParentDataElement();
    if (parentDataElement != null)
      _updateParentData(parentDataElement.widget);
  }

RenderObjectElement? _findAncestorRenderObjectElement() {
    Element? ancestor = _parent;
  /// 循环向上找到第一个RenderObjectElement的对象,其实就是为了找到RenderObject的父节点
    while (ancestor != null && ancestor is! RenderObjectElement)
      ancestor = ancestor._parent;
    return ancestor as RenderObjectElement?;
  }
复制代码

所以单个孩子的SingleChildRenderObjectElement不需要slot,因为总能找到 ancestor挂载点。而MultiChildRenderObjectElement,由于多个孩子都找到同一个ancestor节点,所以就有了slot将兄弟节点按顺序排列起来,生成IndexedSlot<Element?>(i, previousChild)的slot,这就有了初始的slot往下传递,所以slot是从MultiChildRenderObjectElement这样的节点开始分化的

这里排除了刚开始建立渲染树的根节点_rootChildSlot

图片[10]专注Flutter相关技术及工具Flutter中三棵树的理解专注Flutter相关技术及工具Flutter经验之谈

这样就完成了,Element tree,和RenderObject tree的父子节点/兄弟节点之间的错落有致的树型结构。RenderObjectElement在整个过程中,占据核心的功能,同时负责控制widget向下更新,和RenderObject生成,挂载到Render tree的正确节点上。

总结

本篇为三棵树理解的第一篇,重点分析了三棵树的建立过程,下一篇我们继续分析三棵树的刷新过程,以及为什么要设计三棵树,以及理解了三棵树的概念,对我们开发中有哪些指导或者注意的点。

文中难免有个人理解,有偏差的地方,请大家批评指正,多谢!

参考

flutter.dev/docs/resour…

www.yuque.com/xytech/flut…
